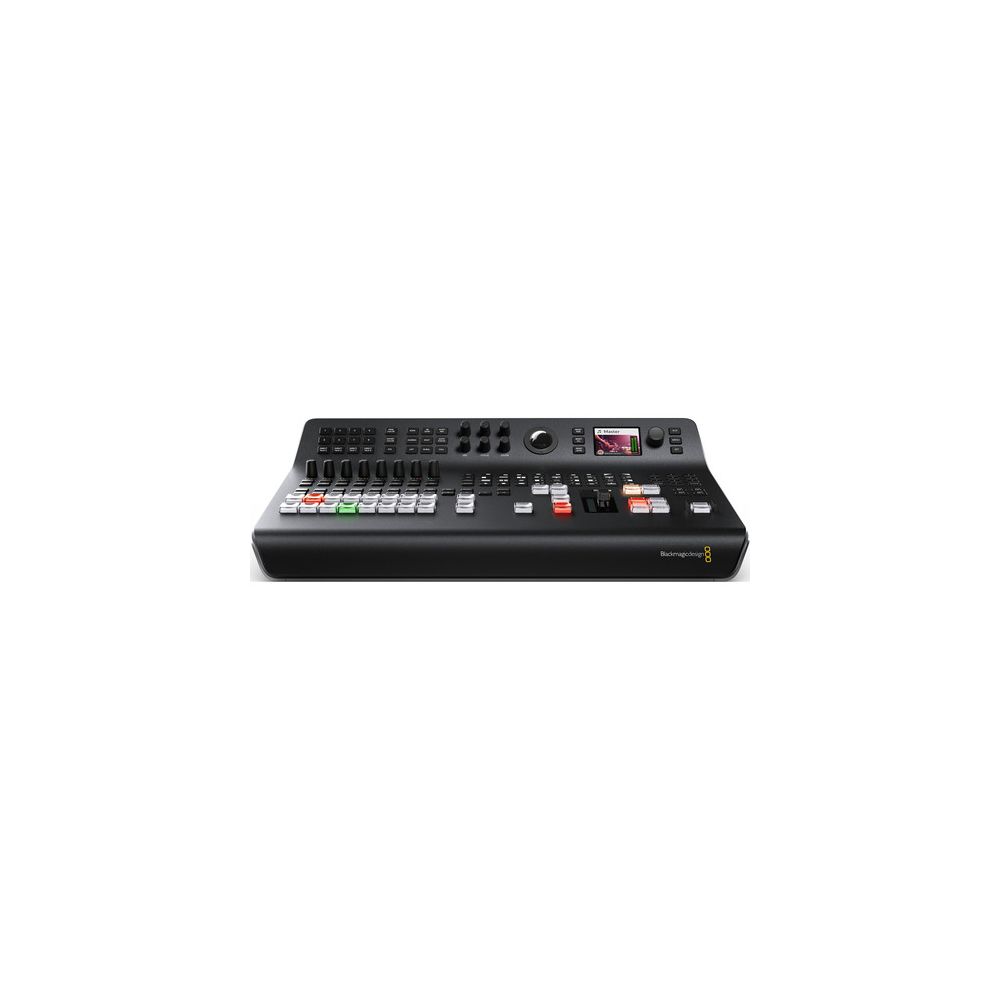

Diseñado para locutores y profesionales de A/V, el conmutador de producción en vivo ATEM Television Studio Pro HD de Blackmagic Design es un conmutador de producción en vivo de 8 entradas con panel de control integrado.
- Cuatro de cada entrada HDMI y SDI están disponibles en la parte posterior del chasis, y ambos conjuntos de entradas admiten resolución SD y HD de cámaras profesionales y de consumo. El chasis relativamente pequeño cabe en un rack de equipo estándar, lo que permite instalarlo en un estante de rack deslizante o empacarlo en un "kit móvil" para usar en el lugar.
- La superficie de control está repleta de botones de control, perillas y una barra de atenuación. Todo esto permite seleccionar entradas de cámara y controlar transiciones, manipuladores, configuraciones y el DVE.
- Las entradas y salidas se encuentran en la parte trasera de la unidad.
- La salida PGM está disponible a través de SDI, mientras que la vista múltiple se puede enviar a través de SDI o HDMI. Una salida AUX le permite enviar video a una pantalla externa, lo cual es excelente para eventos en vivo con una configuración de proyección. Cuatro de las salidas SDI tienen audio intercomunicador incorporado para configuraciones de estudio.
Transiciones
- Las transiciones disponibles incluyen:
- Cortar: cuando presiona el botón de corte, ATEM cambia instantáneamente de su fuente de programa actual a la fuente de vista previa. Los cortes se pueden realizar seleccionando fuentes directamente o presionando el botón de corte para cambiar a la siguiente fuente en el bus de vista previa.
- Mezclar: La mezcla, o transición de disolución, cambia gradualmente de una fuente a la siguiente creando una mezcla suave. Puede establecer tiempos personalizados para mezclar manualmente la transición.
- Inmersión: al igual que las transiciones de mezcla, una transición de inmersión es una combinación gradual que incluye un color sólido, un gráfico u otro clip entre las dos fuentes de video. Las inmersiones en blanco o negro entre las fuentes son las más populares, o puede usar logotipos o gráficos de patrocinadores.
- Barrido: ATEM Television Studio Pro HD tiene patrones de borrado integrados. Elija entre círculos, diamantes, cuadrados y más. Las formas y los patrones se pueden invertir, suavizar o incluso tener bordes de colores personalizados. Incluso puede insertar video en vivo en los bordes para una mayor personalización.
- DVE: con el potente procesador de efectos de video digital integrado, o DVE, puede empujar, girar, apretar o mover su video en vivo de una cámara a la siguiente con increíbles transiciones integradas. Las transiciones DVE se pueden voltear y revertir, lo que le brinda aún más opciones de transición. Con 35 movimientos preprogramados incorporados, puede comenzar con transiciones avanzadas. También se pueden crear barridos gráficos combinando una transición DVE con un logotipo creado en Photoshop.
Manipulador ascendente
- Superponga video en vivo sobre otras fuentes de video o gráficos con Upstream Keyer. Puede usar la clave de luminancia, la clave lineal, la clave de patrón o disparar contra una pantalla verde y usar la clave de croma para componer instantáneamente el video sobre escenarios virtuales.
- Clave de luminancia: las claves de luminancia a veces se conocen como claves "propias" porque se usa la misma fuente de video para cortar la clave y superponer la imagen de video. Las claves de luminancia funcionan mejor con imágenes de alto contraste, como elementos blancos sobre un fondo negro, por lo que puede usar el contraste para cortar el fondo negro y reemplazarlo con gráficos o video en vivo.
- Clave lineal: obtenga resultados limpios y de alta calidad con la clave lineal mediante el uso de dos fuentes separadas para el relleno y la clave para crear una imagen de video. La señal de relleno contiene el video que se apilará sobre el fondo, mientras que la señal clave contiene una máscara en escala de grises para recortar o enmascarar el área que se va a rellenar.
- Clave de croma: se utiliza todos los días para los pronósticos meteorológicos de televisión, las claves de croma son una forma poderosa de combinar imágenes en vivo en tiempo real. El presentador generalmente se para frente a un fondo verde o azul y el controlador de croma eliminará solo ese color y lo combinará con otra imagen, como un video o un gráfico.
Tecla de patrón: combine imágenes en vivo con cualquiera de los 18 patrones de barrido incorporados para combinar imágenes en vivo o gráficos con formas geométricas. Obtiene control total sobre la suavidad, la simetría, el tamaño y la posición para crear efectos de imagen en imagen únicos a los que se puede hacer la transición tan fácilmente como cualquier fuente en vivo.
Claves descendentes
- El ATEM Television Studio Pro HD incluye dos keyers descendentes, por lo que puede agregar gráficos de alta calidad como logotipos, errores y títulos de los reproductores multimedia incorporados sobre la salida del programa en vivo "en el aire". Los keyers descendentes son las últimas capas de keying, por lo que se superponen a todo el video conmutado a la salida del programa principal.
Macros de energía
- Para automatizar secuencias complejas de acciones cronometradas con precisión en su conmutador ATEM, ahora puede crear poderosos accesos directos llamados macros. Grabe una secuencia de transiciones entre fuentes de video, incluidos los efectos clave, los ajustes del mezclador de audio, la configuración del control de la cámara y más, utilizando el panel de control de software o hardware ATEM. Las macros se guardan como archivos XML que se pueden editar con un editor de texto estándar, por lo que puede combinarlas para crear secuencias sofisticadas que serían imposibles de ejecutar manualmente durante una producción en vivo. Eso significa que puede crear looks únicos que se pueden recuperar instantáneamente, copiar entre conmutadores y usar repetidamente cuando los necesite.
Mezclador de audio
- El mezclador de audio incorporado le permite controlar la cámara y el audio externo con ajustes precisos de nivel y balance en los 10 canales disponibles. Puede habilitar o deshabilitar canales, o activar el modo audio-follow-video (AFV) al instante. Ajuste el mezclador a través del software de control ATEM, o conecte un panel de fader USB estándar Mackie externo.
Multivista
- Multiview le permite ver sus fuentes, gráficos, vistas previas y salidas de programas en una sola pantalla para que no necesite monitores separados para sus cámaras individuales. Obtiene salidas multivista HDMI y SDI para que pueda conectar monitores SDI de transmisión profesional, monitores de computadora o incluso televisores HDTV de consumo.
Reproductores multimedia
- Elimine los generadores de caracteres externos almacenando hasta 20 archivos gráficos RGBA con calidad de transmisión en el grupo de medios. Los dos reproductores multimedia aparecen como fuentes de entrada en su conmutador. Puede hacer la transición a gráficos como video de fotograma completo o enviarlos a los manipuladores para superponer video. Se admiten formatos de imagen populares como PNG, TGA, BMP, GIF, JPEG y TIFF.
Corrección de color
- El ATEM Television Studio Pro HD cuenta con una CCU incorporada y un corrector de color primario DaVinci Resolve, que se puede usar para equilibrar el color de la cámara y crear una apariencia única. Puede utilizar los botones del panel de hardware para realizar ajustes básicos o utilizar la interfaz principal de DaVinci Resolve en el panel de control del software.
LCD incorporado
La brillante pantalla LCD integrada en ATEM Television Studio Pro HD le permite monitorear los niveles de audio y programas, así como ver menús para ajustar la configuración del conmutador. El control de la perilla giratoria, el menú y los botones de configuración funcionan junto con la pantalla LCD para brindarle acceso rápido a todas las configuraciones del conmutador.
Control deslizante de transición
- Un control deslizante de transición física proporciona control táctil de una transición, para momentos en los que un control deslizante manual es preferible a una transición preprogramada.
Especificaciones Técnicas:
E/S
- Entradas
- 4 x 3G/HD/SD-SDI, BNC
- 4 x HDMI tipo A
- 2 x XLR de 3 pines, audio analógico
- 1 x BNC, referencia
- 1 x 1/4" (panel frontal), micrófono
- Salidas
- 4 x SDI BNC, talkback PGM
- 1 x BNC, salida de programa
- 1 x BNC, AUX
- 1 x HDMI tipo A, vista múltiple
- Otro
- 1 x D-Sub 9, RS-422
- 1 x RJ45, Ethernet
- 1 x USB 2.0 Tipo-B
- 1 x IEC C13, alimentación
- 1 x XLR de 4 pines, alimentación
Estándares
- Soporte de formato 1080p: 59,94/50/29,97/25/24/23,98
- 1080i: 59,94/50
- 720p: 59,94/50
- NTSC/525i: 4:3/16:9
- PAL/625i: 4:3/16:9
- Resoluciones HDMI para ordenadores
- 1080p : 59,94/50/30/29,97/25/24/23,98
- 1080i: 60/59,94/50
- 720p: 59,94/50
- 720 x 480i: 59,94 Hz
- 720 x 576: 50 Hz
- Cumplimiento SDI SMPTE 259M, 292M, 424M
- Muestreo de vídeo 4:2:2, 10 bits
- Precisión de color 4:2:2, 10 bits
- Espacio de color 4: 2: 2 YUV
- Conversión de espacio de color Tiempo real basado en hardware
- Retraso de procesamiento 6 lineas
General
- Mezclador de audio Mezclador de 10 entradas x 2 canales
- manipuladores
- Upstream: 1
- Downstream: 2
- Chroma: 1
- Lineal/Luma: 3
- Transición (Stinger/DVE): 1
- Capas Hasta 5
- Generadores Patrón: 2 /Color: 2
- DOS Borde y sombra paralela: 1
- Interfaz Requiere una resolución de monitor de 1366 x 768 o superior
- Número de ventanas 10
- Ventanas enrutables 8 x enrutables / 2 x fijos, para programa y vista previa
- Cuenta
- Rojo para el programa, verde para la vista previa
- Salida Tally admitida a través de una conexión Ethernet a productos
- GPI y Tally Interface disponibles por separado
- Sistemas operativos compatibles
- Apple macOS 10.10, 10.11 o más reciente
- Windows 8.1 o 10
- Fuente de alimentación 110-240 VCA (interna)
- Poder de dibujo 40 vatios
- Humedad relativa: 0 a 90 % sin condensación
- Dimensiones 42,29 x 30,20 cm
- Peso 4,2 kg
Marca | Blackmagic Design |
---|---|
Modelo | SWATEMTVSTU/PROHD |
Garantia | 1 Año |
